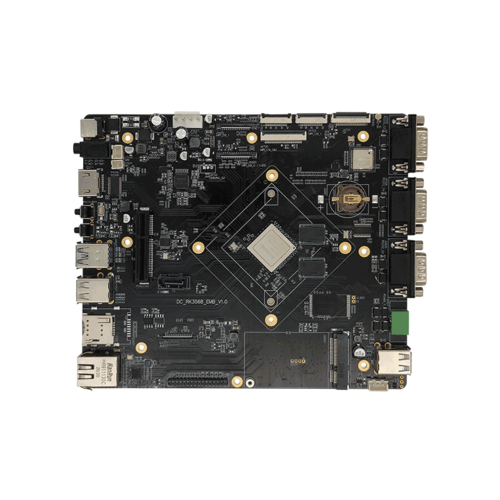

DC_RK3568_EMB

1、扩展接口齐全:基于RK3568 soc,此款rk3568工控机主板接口众多,包括主流MIPI/USB/TTL/RS323/485/SPK/CAN/GPIO/PCIE/SATA/CIF。
2、自研自销自产:性价比高,自主smt贴片,PCBA设计。
3、应用范围:工控机,工控盒,超市物联网网关,车载工控等。
4、支持定制:固件定制,接口定制裁剪,内核裁剪,核心板底板外围板定制。
价格
0.00
产品详情
资料下载 | 固件 | 屏参 |刷机工具
产品特点 瑞芯微3568强劲性能


核心器件
CPURK3568,四核64位Cortex-A55,主频最高 2.0GHz
GPUARM G52 2EE
运行内存LPPDR4X 1GB/2GB(默认)/4GB
内部存储器eMMC 8G(默认)/16/32G/64G/128G
存储器扩展最高支持128GB的TF卡扩展
显示接口
HDMI OUT接口HDMI2.0 支持4K*2K 3840x2160P输出
LVDS接口1个,LVDS接口(单路,6位/8位),最大支持分辨率1280*800
EDP接口1个,最大支持分辨率1920×1080
MIPI DSI接口2个(其中1个复用LVDS),最大支持分辨率1920×1080
视频输入
MIPI CSI接口2个
CIF接口1个,支持 8 位/10 位/12 位/16 位输入;支持高达150MHz的输入数据
音频接口
耳机座接口1路麦克风单声道输入(模拟信号输入),1路音频双声道输出(模拟信号输出)
麦克风接口1路麦克风单声道输入(模拟信号输入)
网络支持
以太网1个标准RJ45接口,10/100/1000M自适应以太网
WIFI/蓝牙板载 WIFI/BT 模块,支持 WiFi 2.4GHz/5GHz双频(选配),支持 802.11a/b/g/n/ac 协议,支持 Bluetooth 4.0(支持 BLE)
移动网络1个内置MINI PCI_E座插槽,拓展连接3G/4G模块
基本接口
USB5个USB Host接口(3个外置标准双层USB座子,其中1个外置标准双层座子为USB3.0,且下层为USB OTG接口),用于外接高清USB摄像头、U盘、键盘鼠标等设备
USB OTG1个USB OTG接口用于调试系统,更新固件,也可设置为Host模式
串口4路串口,1路RS485串口,3路RS232串口
GPIO口16个IO口,支持输入、输出使用
板载RTC支持实时时钟,1220纽扣电池供电(选贴2032电池)
定时开关机支持
MIPI摄像头支持双MIPI摄像头输入
红外接收1路红外接收头,支持红外遥控功能
其他
操作系统Android 7.1/linux
电源插座1个外置DC12V输入插座(DC-5.5*2.5MM母座)
建议电源规格12V 2-5A(根据外设功率选择)
系统升级支持PC/U盘/TF卡升级
工作环境
工作温度0℃~70℃,推荐5℃~35℃
工作湿度10%~90%,无凝露
存储温度-30℃~75℃,推荐常温下存储
